化工防爆冷库一般都需要进行防爆设计,对于特殊的化学品,必须使用防爆冷库。下面介绍一下上海瀚冰制冷设备公司设计的防爆冷库设计方案。本项目主要应用于低温冷藏条件下的化学品存储,以保障化学品不变质失效、确保品质和安全,作长期贮存之用。工程将根据用户的使用要求、技术要求和安全要求,进行方案规划、设计施工和运行管理。

◆项目名称:江苏南通某化工公司防爆冷库工程项目

◆建设(设计/施工)单位:上海瀚冰制冷设备有限公司

◆冷库概况:防爆冷库1间,防爆等级ⅡCT4,冷间温度:0~5℃、冷库规格:6m*4m*3m,冷间容积:72m³,贮藏货品:化工产品()


主要工作内容:项目分析、方案规划、专业设计、设备采购、项目施工、工程管理、开机验收、培训指导、售后服务

施工范围:库体结构的组装及施工;冷间制冷系统,包括机组、设备、阀件、管道的选用和安装;冷库的电气控制系统和照明系统的施工;冷库各系统设备的防爆处理、调试、维护与维修服务;其他冷库相关工作

工程期限:工程合同生效后,20个工作日完成

工程质量要求:工程质量必须达到国家及行业施工验收规范的合格标准,并符合客户的使用要求、技术要求和安全要求

本项目系江苏南通某化工公司防爆冷库工程项目,工程主要由围护结构、制冷机组、库内蒸发器、制冷管路、温度控制系统和融霜排水系统等部分组成;采用先进的多功能微电子集成防爆电气设备及优化防爆技术,具有多重安全保护功能;可实现对冷库温度环境进行自动监测、调控和故障输出,切实保障存储化学品的品质和安全。

技术说明如下:

(1)防爆冷藏库技术参数:

①  冷藏库温度要求:0~10℃

②  冷藏库贮藏吨位:10T

③  冷藏库设计进货温度:常温

④  出货温度:≦10℃;

⑤  冷藏库每日进货量:按贮藏量的5%~10%计算

⑥  冷藏库保温热阻要求:≥3.8㎡×K/W

⑦  冷藏库降温时间:24h

⑧  冷藏库耗冷量:8.6KW

(2)其它技术要求

①冷库库体保温:采用预制双面彩钢聚氨酯板,保温厚100mm;  地面采用硬质挤塑板,并铺防潮隔汽层,上浇100mm厚混凝土

②冷库库门:采用宽1500mm×高2000mm手动平移门,1套

③冷库降温冷却器:采用高效节能防爆型冷风机

④冷凝器:采用风冷式冷凝器,优点:系统简单、安装方便

(3)制冷方案确定

①制冷系统:采用冷凝温度+45℃、蒸发温度-10℃系统;

②制冷工质:采用R22氟利昂制冷剂

③供液方式:选择直接膨胀供液。该供液方式系统简单,操作管理方便,依靠节流阀开启度直接调节蒸发系统供液量,工程费用低

④融霜方式:采用自然融霜或电热融霜(设置融霜温度过热跳脱保护装置,跳脱温度可调)

⑤电控方式:采用自动与手动相结合

(4)制冷设备选定

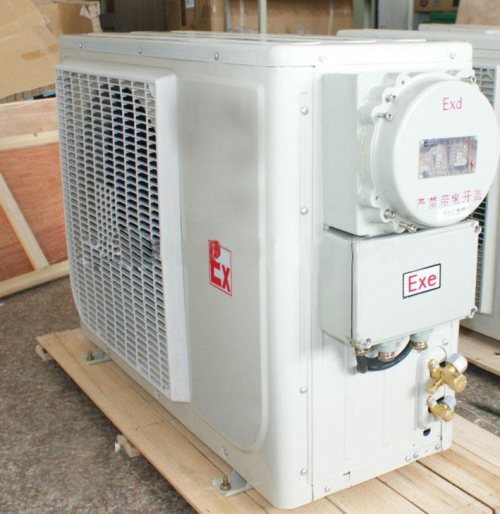

选用进口意大利“都凌”H503CC中高温半封闭活塞风冷机组1套,机组接线设备为耐压防爆型;意大利都凌压缩机公司成立于1918年:

①高中低温制冷剂HFC和HCFC均可使用,与新型的制冷剂的性能具有更好的兼容性,更能满足市场对效率、可靠性及低噪音水平的要求;

②由于对内部叶片形状进行流体动力学的优化设计,并采用高效电机和高科技部件,COP值高。其性价比在知名的品牌中最高;

③ 采用质量平衡优化设计,振动小,气体脉动小;

④标准IP55等级接线盒。轴承采用欧美品牌,高精度、零间隙。

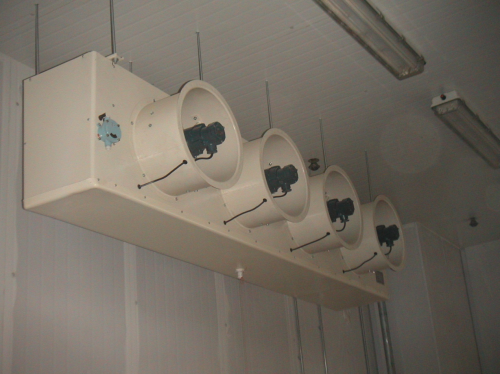

冷库选用DL-11.2/55低噪音防爆型冷风机1台。冷风机特点:

①外壳经过磷化及二次喷塑工艺处理,方便清洁、高度防腐、外形美观;

②通过机械或液压胀管将铝翅片紧裹在铜管上,减少接触热阻;

③配备专用防爆电机以保证冷风机在潮湿低温等特殊状态下正常运转。制冷系统节流设备选用国际品牌“丹佛斯”膨胀阀,它是一种根据蒸发器回气过热度的变化而自动调节阀口开启度的热力膨胀阀,使用方便、可靠。“丹佛斯”膨胀阀特点:

①蒸发温度范围大;

②专利的双接触感温包,安装迅速便利,管路与感温包之间具有良好的传热效果;③最高试验压力36bar;允许工作压力28bar。冷库库体保温板选用了双面彩钢夹心聚氨酯冷库门的选择安装,应保证减少热量侵入、安全密封、防水抗菌,所用材料安全、卫生、洁净。本项目冷库门选用宽1500×高2000手动平移门:

①全封闭整体框架结构,内层隔热材料为聚氨酯浇注成型;

②隔热保温、防潮隔汽、操控自如、使用安全、密封性好、不易变形;

③可适用环境温度-70℃~+100℃,经久耐用。以上设计方案分享出来,仅供参考,有需要了解防爆冷库方案可具体咨询上海瀚冰制冷。
